SU2 다운로드 방법(Microsoft MPI버전)



https://su2code.github.io/download.html에 들어가서 창을 내리다 보면

위와 같은 탭이 나오는데 "SU2 MPI v7.5.0 for Windows"와 "Microsoft MPI"둘다 클릭하여서 다운로드를 받는다.

그리고 압축되어 있는 상태이므로 압축해제를 한다.

필자는 원활한 이용을 위하여 문서 탭에 "SU2 v.7.5.0-win64-mpi"라는 이름의 폴더를 만들어서 해당 파일에 압축을 푼 파일을 넣었다.



해당 압축 폴더를 넣은 위치의 주소를 복사를 한다.



그 이후에는 설정으로 들어간다.

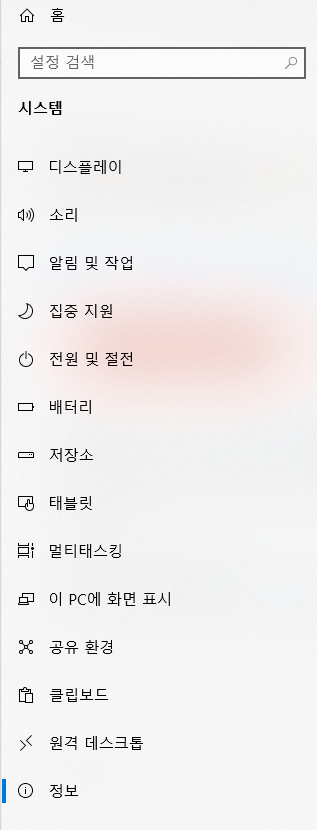

설정>시스템>정보>고급 시스템 설정 순으로 들어간다.

위 순서대로 들어가면 된다.

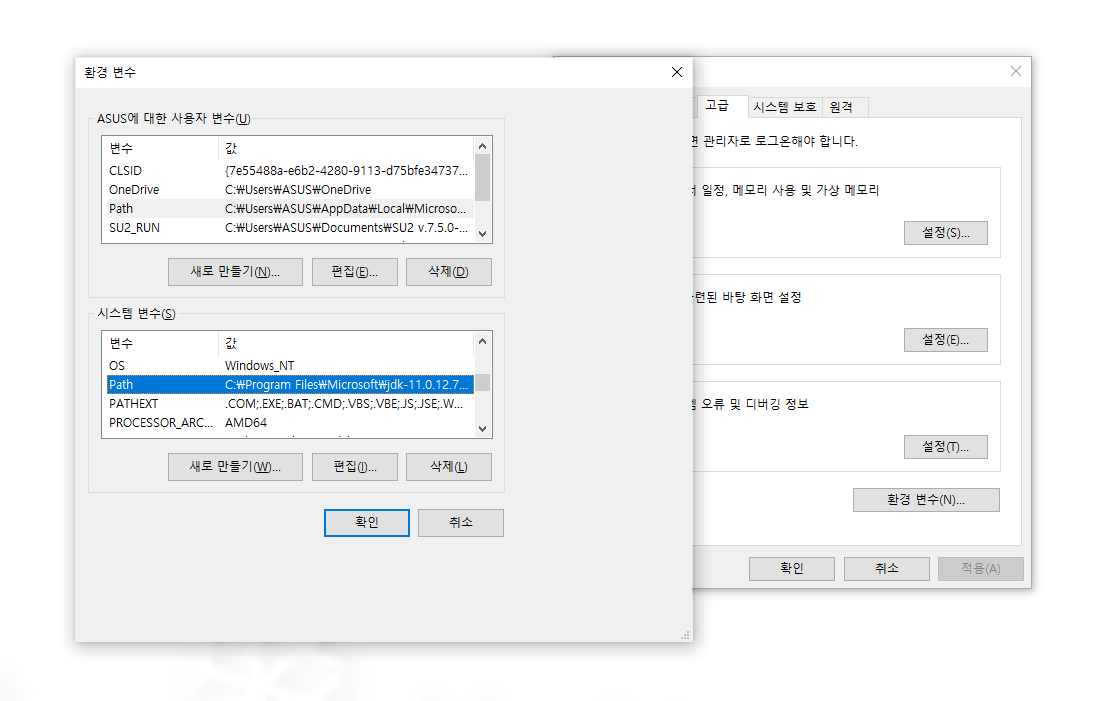

그 이후에는 시스템 속성에서 고급 탭에 환경변수를 들어간다.



위와 같이 Path(사용자 변수와 시스템 변수 둘다) 아까 복사한 SU2 주소로 수정을 하고

SU2_RUN 탭을 새로 만들어서 복사한 SU2 주소를 넣고 확인을 누르면 된다.



지금은 첫 다운로드이자 테스트임으로  https://su2code.github.io/download.html로 다시 들어가서 밑에 있는 튜토리얼 zip파일을 다운로드 받고 압축을 해제한다.

그 이후에 Tutorials-master>>incompressible_flow>>inc_Turbulent_NACA0012를 연다.



그 이후에 압축을 해제한 파일이 열려 있는 탭에 Ctrl+Shift+우클릭하고 PowerShell 창을 연다.

su2_CFD .\<파일명>

위에 쓰여 있는 명령어를 입력한다.

그러면 자동적으로 계산들이 진행이 될 것이다.

그 이후에 본인이 원하는 지점 또는 이정도면 충붆나 자료가 주어진 것 같으면 Ctrl+C를 눌러서 계산을 정지시킨다.

mpiexec -n <코스> su2_CFD <파일명>

이런 명령을 하면 결과가 도출된다.

결과는 확장명이 .dat와 .vtu가 나온다.



이러면 여러분들은 CFD를 작동할 수 있는 초반의 가장 큰 어려움을 넘어선 것이다.
